注塑自动化水口夹具
JF 单动拨指
JF 单动拨指。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
拨指夹具性能
| 型号 | 行程 (°) | 缸径 (mm) | 6 bar 关闭扭矩 (Ncm) | 循环耗气量 (cm³) | 重量 (g) |
|---|---|---|---|---|---|
| JFA14-35 | 35 | 10 | 26 | 0.4 | 25 |
| JFA20-35 | 35 | 16 | 100 | 1.24 | 65 |
| JFA30-35 | 35 | 25 | 430 | 4.56 | 206 |
| JFR14-95 | 95 | 10 | 19 | 1 | 25 |
| JFR20-95 | 95 | 16 | 70 | 3.52 | 60 |
| JFR30-95 | 95 | 25 | 300 | 12.9 | 193 |
| JFR20-95L | 95 | 16 | 70 | 3.52 | 81.4 |
| JFR20-95LG | 95 | 16 | 70 | 3.52 | 104.8 |
| JFR20-95S | 95 | 16 | 70 | 3.52 | 89 |
| JFR20-95SG | 95 | 16 | 70 | 3.52 | 103 |
| JFS14-90G | 95 | 10 | 19 | 1 | 34 |
| JFS20-90G | 95 | 16 | 70 | 3.52 | 83 |
| JFS30-90G | 95 | 25 | 300 | 12.9 | 296 |
| JFS20-90SG | 95 | 16 | 70 | 3.52 | 99 |
| JFS30-90SG | 95 | 25 | 300 | 12.9 | 312 |
单作用、铝制本体、内置磁环。过滤压缩空气，可润滑或无润滑；气压 2.5–8 bar；温度 −10–70 °C。
JFA 尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | J | K | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JFA14-35 | 14 | 14 | 10.5 | 49.5 | 5.5 | 13.5 | 4.5 | 74 | Ø14 | 12 | M5 | M12×1 |
| JFA20-35 | 20 | 20.5 | 9 | 76.5 | 8 | 20.2 | 6 | 106 | Ø20 | 17 | M5 | M17×1 |
| JFA30-35 | 30 | 30 | 12 | 111 | 11 | 30.5 | 8 | 153 | Ø30 | 27 | — | M27×1 |

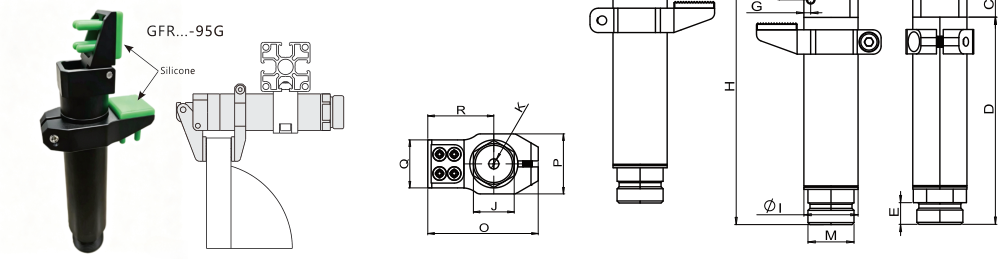

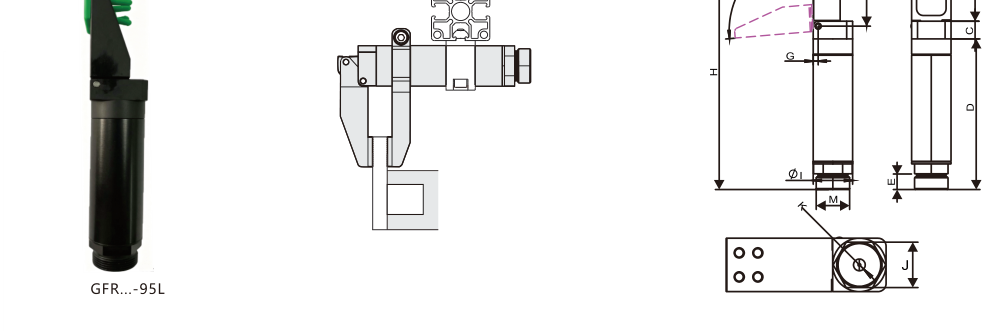

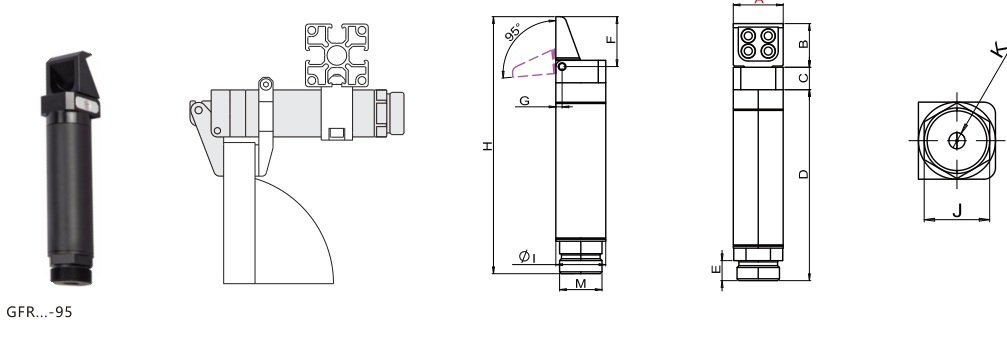

JFR 尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | J | K | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JFR14-95 | 14 | 12 | 10.5 | 49.5 | 5.5 | 14 | 2 | 72 | Ø14 | 12 | M5 | M12×1 |
| JFR20-95 | 20 | 17.5 | 9 | 76.5 | 8 | 20 | 2.5 | 103 | Ø20 | 17 | M5 | M17×1 |
| JFR30-95 | 30 | 25 | 12 | 111 | 11 | 29 | 4 | 148 | Ø30 | 27 | G1/8 | M27×1 |
| JFR20-95L | 20 | 40 | 9 | 76.5 | 8 | 42.5 | 2.5 | 125.5 | Ø20 | 17 | M5 | M17×1 |

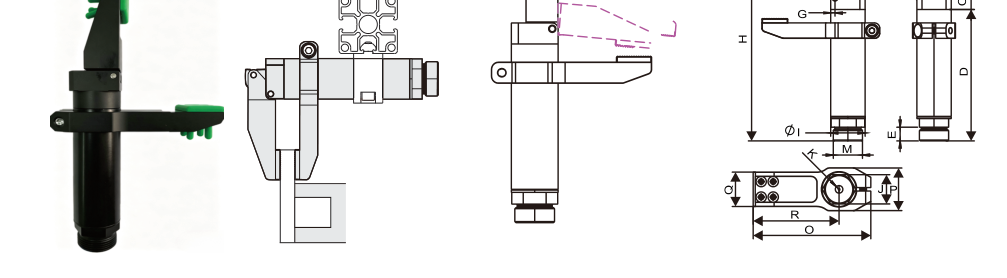

JFR20-95LG 尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JFR20-95LG | 20 | 40 | 9 | 76.5 | 8 | 42.5 | 2.5 | 125.5 | Ø20 | 17 | M5 | 2.5 | M17×1 | 15 | 68.5 | 25 | 20 | 50 |

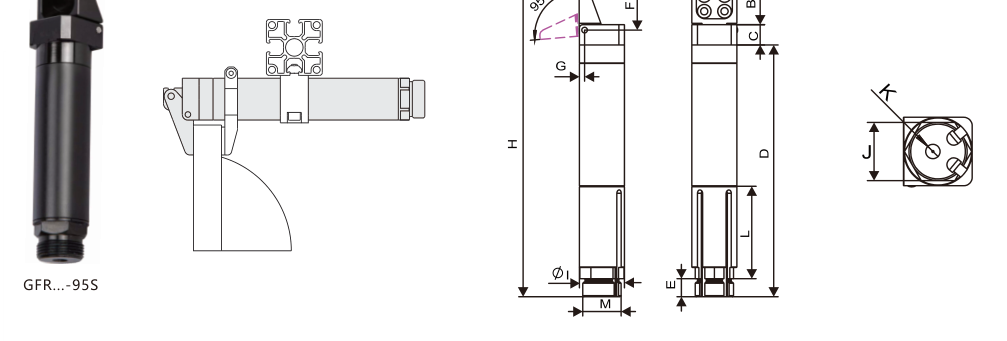

JFR20-95S 尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JFR20-95S | 20 | 17.5 | 9 | 111.5 | 8 | 20 | 2.3 | 138 | Ø20 | 17 | M5 | 41 | M17×1 |

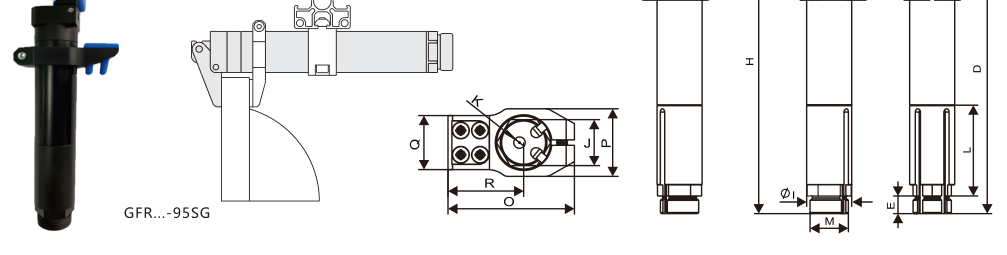

JFR20-95SG 尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JFR20-95SG | 20 | 17.5 | 9 | 111.5 | 8 | 20 | 2.3 | 138 | Ø20 | 17 | M5 | 41 | M17×1 | 15 | 46 | 25 | 20 | 27.5 | 2.5 |

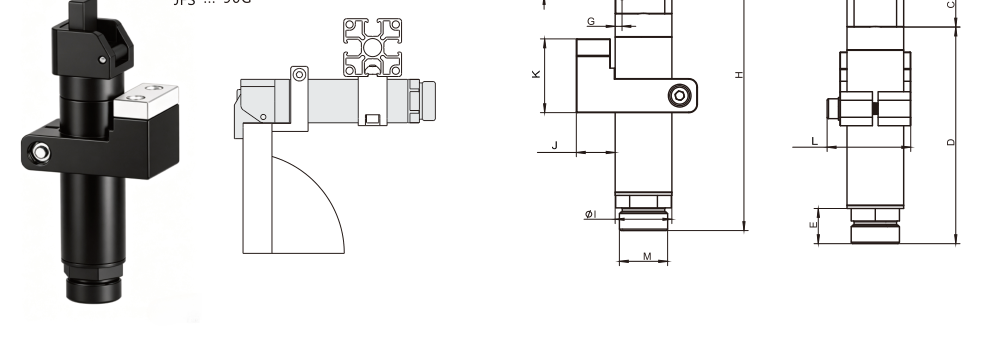

JFS-G 尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | J | K | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JFS14-90G | 8 | 6.7 | 10.5 | 49.5 | 5.5 | 6 | 2 | 66.8 | Ø14 | 9 | 12 | 4 |
| JFS20-90G | 11 | 8.7 | 15.5 | 76.4 | 8 | 17.7 | 2.4 | 100.6 | Ø20 | 13.7 | 26 | 5 |
| JFS30-90G | 14 | 13.7 | 23.5 | 111 | 11 | 29.2 | 4 | 139.2 | Ø30 | 23.7 | 26 | 6 |

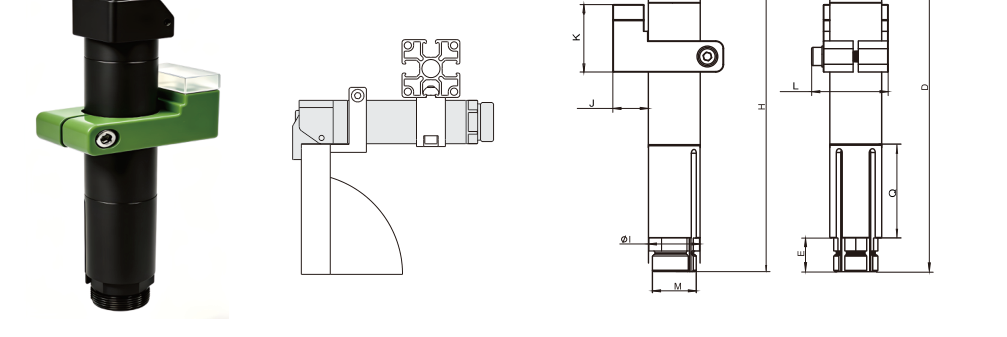

JFS-SG 尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JFS20-90SG | 11 | 8.7 | 15.5 | 112 | 8 | 17.7 | 2.4 | 136.2 | Ø20 | 13.7 | 26 | 29.5 | M17×1 | 12.37 | 5 | 15.2 | 36 |
| JFS30-90SG | 14 | 13.7 | 23.5 | 147 | 11 | 29.2 | 4 | 184.2 | Ø30 | 23.7 | 26 | 66 | M27×1 | 20 | 6 | 25.2 | 49 |
硅胶垫
| 型号 | 适用型号 |
|---|---|
| SIL-14G | JFR14-95 |
| SIL-20G | JFR20-95 / JFR20-95EG / JFR20-95LG / JFR20-95SG |
| SIL-30G | JFR30-95 |
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
