真空吸盘与吸盘座
JSN / JSNT 防旋转吸盘悬件
JSN / JSNT 防旋转吸盘悬件。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

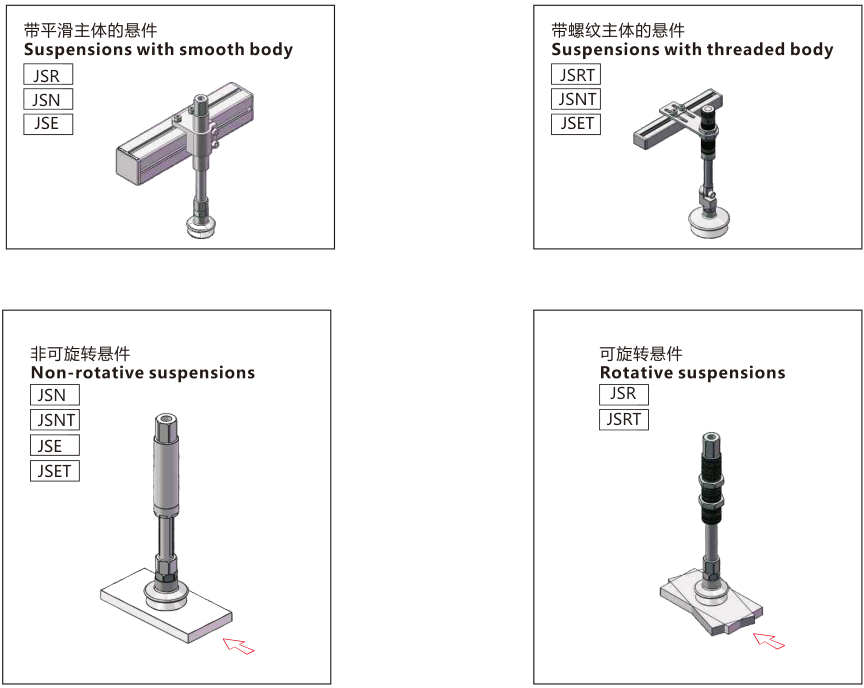

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | S | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| JSN1011-M5 | M5 | M5 | Ø10 | 10 | 22 | 17 | 8 | 60 | 11 | 7 |
| JSN1021-M5 | M5 | M5 | Ø10 | 10 | 41 | 17 | 8 | 89 | 21 | 11 |
| JSN1421-G18 | G1/8 | G1/8 | Ø14 | 12 | 40 | 20 | 12 | 93 | 21 | 24 |
| JSN1436-G18 | G1/8 | G1/8 | Ø14 | 12 | 60 | 20 | 12 | 128 | 36 | 44 |
| JSN2026-G18 | G1/8 | G1/8 | Ø20 | 15 | 50 | 21 | 16 | 112 | 26 | 54 |
| JSN2051-G18 | G1/8 | G1/8 | Ø20 | 15 | 84 | 21 | 16 | 171 | 51 | 80 |
尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | S | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| JSNT1621-G18 | G1/8 | G1/8 | M16*1 | 12 | 40 | 20 | 12 | 93 | 21 | 64 |
| JSNT1436-G18 | G1/8 | G1/8 | M14*1 | 12 | 60 | 20 | 12 | 128 | 36 | 72 |
| JSNT1636-G18 | G1/8 | G1/8 | M16*1 | 12 | 60 | 20 | 12 | 128 | 36 | 76 |
| JSNT2026-G18 | G1/8 | G1/8 | M20*1 | 15 | 50 | 21 | 16 | 112 | 26 | 82 |
| JSNT2051-G18 | G1/8 | G1/8 | M20*1 | 15 | 84 | 21 | 16 | 171 | 51 | 120 |
工程资料

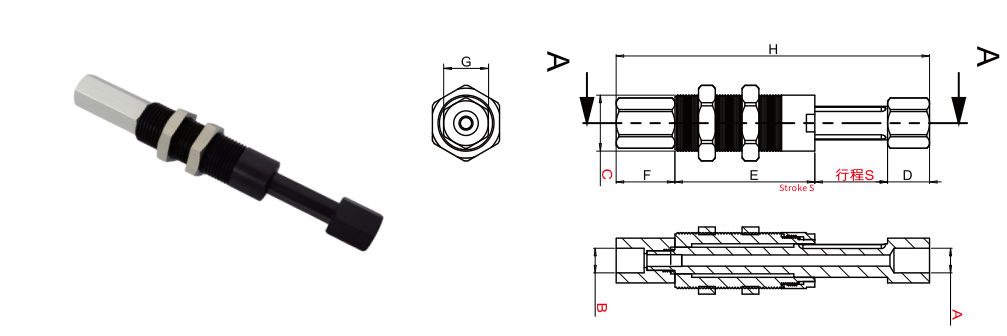

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
