JSG / JSGD 气动吸附金具
JSG / JSGD 气动吸附金具。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
气动金具尺寸 (mm)
| 型号 | A | B | C | D | E | F | H | I | S | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| JSG20-10 | M5 | Ø20 | Ø12 | 19 | 18 | M5 | 50 | M5 | 10 | 35 |
| JSG20-20 | M5 | Ø20 | Ø12 | 19 | 18 | M5 | 65 | M5 | 20 | 45 |
| JSG30-20 | G1/8 | Ø30 | Ø20 | 27 | 27 | G1/8 | 72 | G1/8 | 20 | 70 |
双动金具尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | J | K | S | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JSGD30-20 | G1/8 | Ø20 | 27 | 27 | G1/8 | 32 | Ø30 | 95 | M5 | 40 | M4 | 20 | 198.2 |
工程资料

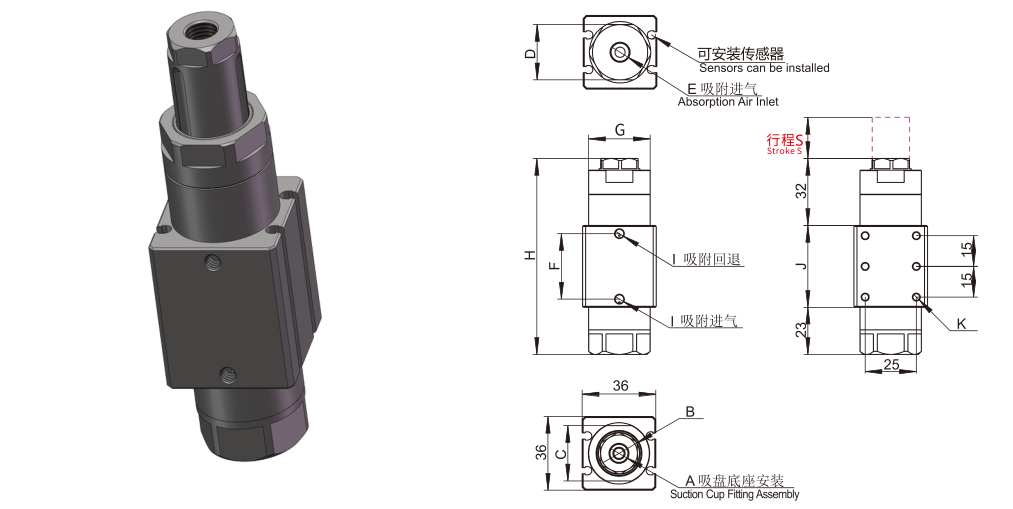

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
