注塑自动化水口夹具
JMHZL2 加长平行夹
JMHZL2 加长平行夹。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
型号参数
| 型号 | 缸径 (mm) | 动作方式 | 压力 (MPa) | 重量 |
|---|---|---|---|---|
| JMHZL2-10S | 10 | 单作用（常开） | 0.35–0.7 | 63 g |
| JMHZL2-16S | 16 | 单作用（常开） | 0.25–0.7 | 139 g |
| JMHZL2-20S | 20 | 单作用（常开） | 0.25–0.7 | 218 g |
| JMHZL2-25S | 25 | 单作用（常开） | 0.25–0.7 | 302 g |
| JMHZL2-10D | 10 | 双作用 | 0.2–0.7 | 59 g |
| JMHZL2-16D | 16 | 双作用 | 0.1–0.7 | 130 g |
| JMHZL2-20D | 20 | 双作用 | 0.1–0.7 | 211 g |
| JMHZL2-25D | 25 | 双作用 | 0.1–0.7 | 293 g |
工作条件
| 参数 | 数值 |
|---|---|
| 工作介质 | 空气 |
| 温度范围 | −10 to +60 °C |
| 重复精度 | ±0.01 mm |
| 最大频率 | 120 cycles/min |
| 可选传感器 | 无触点磁性开关 |
| 气口 | M3×0.5（缸径 10）；M5×0.8（其余缸径） |
夹持力与行程
| 缸径 (mm) | 双作用外径夹持 (N) | 双作用内径夹持 (N) | 单作用外径夹持 (N) | 两侧开闭行程 (mm) |
|---|---|---|---|---|
| 10 | 11 | 17 | 7.1 | 8 |
| 16 | 34 | 45 | 27 | 12 |
| 20 | 42 | 66 | 33 | 18 |
| 25 | 65 | 104 | 50 | 22 |
尺寸 A–N (mm)
| 缸径 (mm) | A | B | C | D | E | F | G | H | I | J | K | K1 | K2 | K3 | ØL | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 6 | 25(35) | 12 | 37.8(47.8) | 57(67) | 35 | 19.2 (+2.2/0) | 11.2 (0/−0.4) | 4 (0/−0.1) | 16 | M3×0.5 | 6 | 5.5 | 6 | 2.6 | 29(39) | Ø11 H9 depth 2 |
| 16 | 7.5 | 31(36) | 15 | 45.2(50.2) | 70(75) | 47 | 26.9 (+2.2/0) | 14.9 (0/−0.4) | 5 (0/−0.1) | 24 | M4×0.7 | 4.5 | 8 | 8 | 3.4 | 36(41) | Ø17 H9 depth 2 |
| 20 | 9.5 | 36(42) | 20 | 58(64) | 90(96) | 62 | 34.3 (+2.4/0) | 16.3 (0/−0.4) | 8 (0/−0.1) | 30 | M5×0.5 | 8 | 10 | 10 | 4.3 | 43(49) | Ø21 H9 depth 3 |
| 25 | 11 | 40(50) | 25 | 66.9(76.9) | 106(116) | 75 | 41.3 (+2.6/0) | 19.3 (0/−0.4) | 10 (0/−0.1) | 36 | M6×1 | 10 | 12 | 12 | 5.1 | 48(58) | Ø26 H9 depth 3.5 |
括号内数值适用于单作用型号。孔径或螺纹后的 depth 表示深度。
尺寸 O–EE (mm)
| 缸径 (mm) | O | P | Q | R | S | T | U | V | W | X | Y | Z | Y1 | Y2 | AA | BB | CC | DD | EE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 11.4 | M2.5×0.45 | 3 | 5.7 | M3×0.5 | 23 | 8 | 21(31) | 5 (0/−0.05) | 11 | Ø2 H9 depth 3 | 16.4 ±0.05 | 5.2 ±0.02 | 7.6 ±0.02 | 18 | 12 | — | — | — |
| 16 | 16 | M3×0.5 | 4 | 7 | M5×0.8 | 30.6 | 8 | 25(30) | 8 (0/−0.05) | 13 | Ø2 H9 depth 3 | 23.6 ±0.05 | 6.5 ±0.02 | 11 ±0.02 | 22 | 15 | 11.6 | 2.1 | 5.8 |
| 20 | 18.6 | M4×0.7 | 5 | 9 | M5×0.8 | 42 | 10 | 30(36) | 10 (0/−0.05) | 15 | Ø4 H9 depth 4 | 27.6 ±0.05 | 7.5 ±0.02 | 16.8 ±0.02 | 32 | 18 | 14 | 2.1 | 9 |
| 25 | 22 | M5×0.8 | 6 | 12 | M5×0.8 | 52 | 10 | 33(43) | 12 (0/−0.05) | 20 | Ø4 H9 depth 4 | 33.6 ±0.05 | 10 ±0.02 | 21.8 ±0.02 | 40 | 22 | 19 | 3.5 | 11.5 |
括号内数值适用于单作用型号。孔径或螺纹后的 depth 表示深度。
工程资料

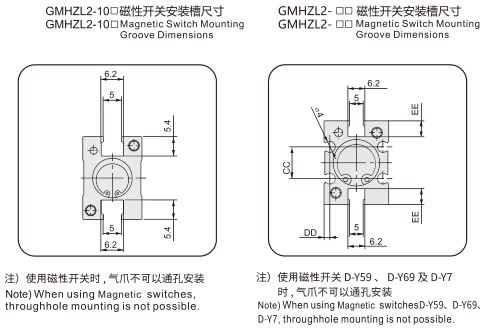

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
