注塑自动化水口夹具
JK10 水口夹具
JK10 水口夹具。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
夹具型号参数
| 型号 | 传感器 | 抓取力 | 重量 |
|---|---|---|---|
| JK10A-12 | — | 28N | 44g |
| JK10A-12-CP | PNP | 28N | 70g |
| JK10A-12-CN | NPN | 28N | 70g |
| JK10D-12 | — | 28N | 42g |
| JK10D-12-CP | PNP | 28N | 61g |
| JK10D-12-CN | NPN | 28N | 61g |
安装尺寸 — L
| 型号 | ØA (mm) | 抓取力 | 重量 |
|---|---|---|---|
| JK10L-12 | 10 | 28 N | 50 g |
安装尺寸 — N
| 型号 | ØA (mm) | 抓取力 | 重量 |
|---|---|---|---|
| JK10N-12 | 10 | 28 N | 42 g |
工程资料

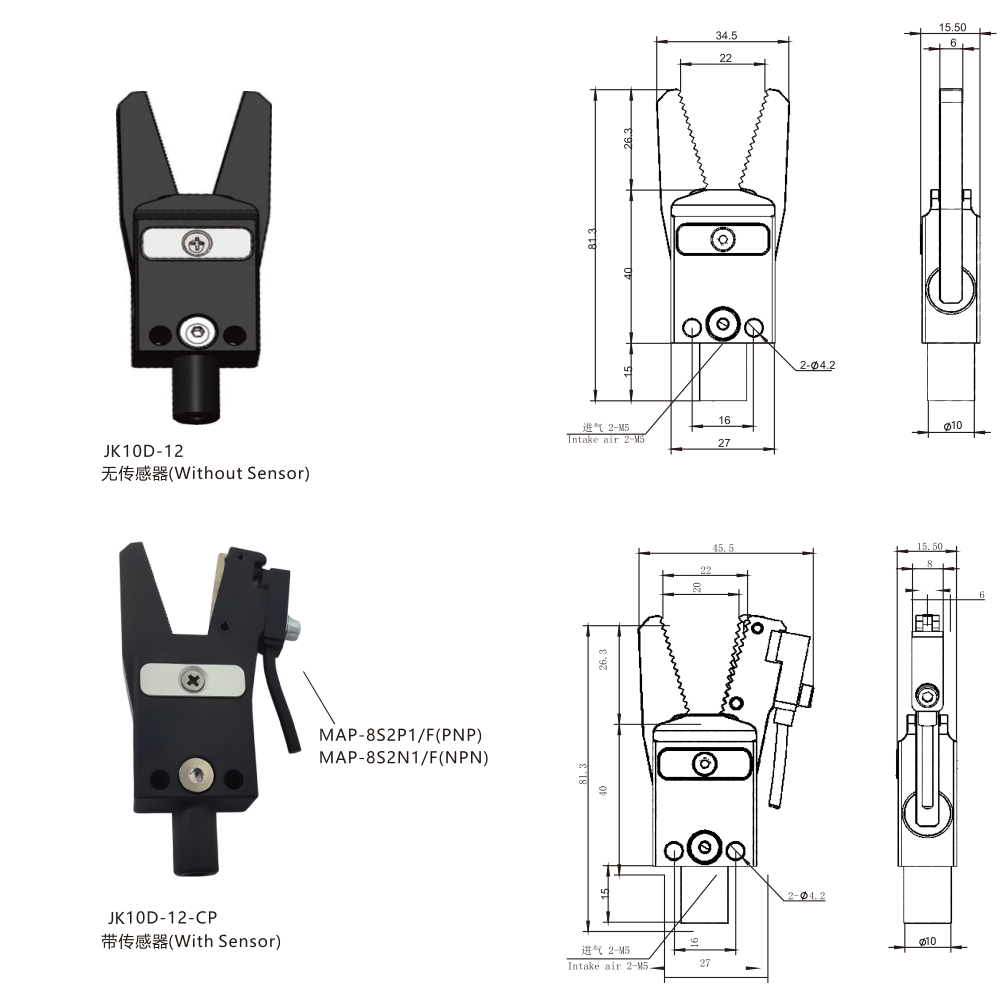

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
