气动剪刀与水口剪切组件
BBB / BFB / AS / ACD 金属剪切刀头
Z / RB / AQ 金属剪切刀头。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
刀头 BBB — 尺寸
| 型号 | a (mm) | b (mm) | c(°) | d (mm) | e (mm) | f (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|---|
| N30BBB | 36 | 17 | 40 | 18 | 7 | 18 | 120 | 365 | 烧结合金 | GT-NS30 / NR30 / N30 / NB30 |
| N50BBB | 46 | 25 | 35 | 19 | 9 | 24 | 166 | 955 | 烧结合金 | GT-NR50 / N50 |
刀头 BFB / AS — 尺寸
| 型号 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| N20BFB | 35 | 12 | 5 | 17 | 8 | 95 | 150 | 烧结合金 | GT-NS20 / NR20 / N20 / NB20 |
| N50AS | 60 | 25 | 10 | 30 | 11 | 180 | 950 | 特殊合金钢 | GT-NR50 / N50 |
刀头 ACD — 尺寸
| 型号 | a (mm) | b (mm) | c (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|
| N30ACD | 40 | 17 | 5.5 | 8 | 126 | 335 | 特殊合金钢 | GT-NS30 / NR30 / N30 / NB30 |

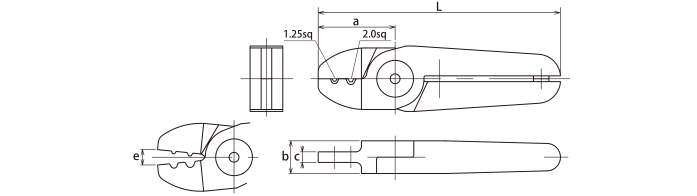

适用于裸端子压接：1.25 mm² 和 2.0 mm²。
工程资料

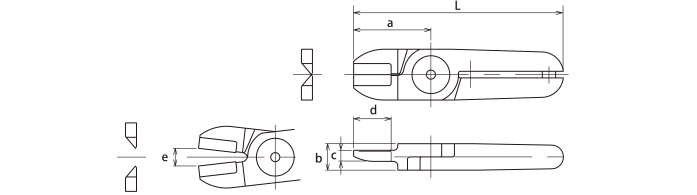

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
