气动剪刀与水口剪切组件
GT-NS / GT-N 气动剪刀
GT-NS / GT-N 气动剪刀。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
方形气动剪刀性能
| 型号 | 软塑料 Ø (mm) | 硬塑料 Ø (mm) | 铜 Ø (mm) | 钢 Ø (mm) | 单次耗气量 (cm³) | 压力 (MPa) | 重量 (g) |
|---|---|---|---|---|---|---|---|
| GT-NS3 | 2.0 | — | 1.0 | 0.5 | 45 | 0.4–0.5 | 95 |
| GT-NS5 | 2.0 | — | 1.0 | 0.5 | 64 | 0.4–0.5 | 135 |
| GT-NS7 | 3.0 | 2.0 | 1.6 | 1.0 | 116 | 0.4–0.5 | 215 |
| GT-NS10L | 4.0 | 2.6 | 1.8 | 1.2 | 116 | 0.4–0.6 | 215 |
| GT-NS20 | 7.0 | 5.0 | 2.6 | 2.0 | 230 | 0.5–0.6 | 370 |
| GT-NS30 | 10.0 | 6.5 | 3.3 | 2.8 | 584 | 0.5–0.6 | 685 |
| GT-NS20H-1 | 7.0 | 5.0 | 2.6 | 2.0 | 230 | 0.5–0.6 | 455 |
Rc1/8 接口；气管内径 5 mm。刀头单独选购。
方形本体尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GT-NS3 | 110 | 23 | 40 | 19 | M3 depth 8 | 17 | M3 depth 3.5 | 19 | 24 | 7 | 23 | 7 |
| GT-NS5 | 94 | 30 | 30 | 24 | M4 depth 10 | 20 | M3 depth 5 | 14 | 19 | 7 | 23 | 7 |
| GT-NS7 | 113 | 36 | 30 | 28 | M4 depth 10 | 24 | M4 depth 5.5 | 18 | 23 | 9 | 23 | 7 |
| GT-NS10L | 113 | 36 | 30 | 28 | M4 depth 10 | 24 | M4 depth 5.5 | 18 | 23 | 12 | 26 | 7 |
| GT-NS20 | 129 | 45 | 40 | 36 | M5 depth 12 | 30 | M4 depth 7 | 19 | 24 | 12 | 26 | 9 |
| GT-NS30 | 170 | 56 | 60 | 46 | M6 depth 12 | 40 | M5 depth 10 | 20 | 30 | 17 | 36 | 15 |
| GT-NS20H-1 | 129 | 45 | 40 | 36 | M5 depth 12 | 30 | M4 depth 7 | 19 | 24 | 12 | 26 | 9 |

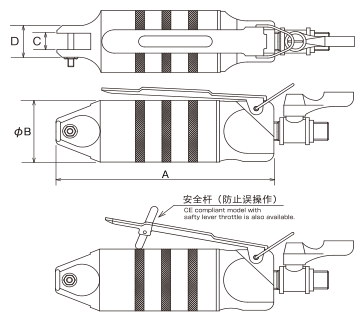

手持剪刀参数
| 型号 | 软塑料 Ø (mm) | 硬塑料 Ø (mm) | 铜 Ø (mm) | 钢 Ø (mm) | A (mm) | ØB (mm) | C (mm) | D (mm) | 单次耗气量 (cm³) | 压力 (MPa) | 重量 (g) | 本体接口 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GT-N3 | 2.0 | — | 1.0 | 0.5 | 112 | 23 | 7 | 14 | 45 | 0.4–0.5 | 95 | Rc1/8 |
| GT-N5 | 2.0 | — | 1.0 | 0.5 | 103 | 30 | 7 | 14 | 64 | 0.4–0.5 | 135 | Rc1/8 |
| GT-N7 | 3.0 | 2.0 | 1.6 | 1.0 | 123 | 34 | 9 | 17 | 116 | 0.4–0.5 | 180 | Rc1/4 |
| GT-N10 | 4.0 | 2.6 | 1.8 | 1.2 | 132 | 34 | 9 | 17 | 116 | 0.4–0.5 | 185 | Rc1/4 |
| GT-N12 | 4.5 | 4.0 | 2.3 | 1.7 | 142 | 36 | 12 | 20 | 116 | 0.5–0.6 | 210 | Rc1/4 |
| GT-N20 | 7.0 | 5.0 | 2.6 | 2.0 | 156 | 45 | 12 | 23 | 230 | 0.5–0.6 | 375 | Rc1/4 |
| GT-N30 | 10.0 | 6.5 | 3.3 | 2.8 | 193 | 56 | 17 | 30 | 584 | 0.5–0.6 | 625 | Rc1/4 |
| GT-N50 | — | — | 5.5 | 4.5 | 237 | 75 | 25.2 | 43 | 1170 | 0.5–0.6 | 1220 | Rc1/4 |
气管接口 R1/4；内径 5 mm。尺寸与重量不含附件，总长不含挂环。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
