气动剪刀与水口剪切组件
GT-NKH10 / GT-NTH 加热气剪与刀头
GT-NKH10 / GT-NTH 加热气剪与刀头。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
加热剪刀性能
| 型号 | 亚克力剪切尺寸 (mm) | 最高刀刃温度 (°C) | 周期 (秒/次) | 单次耗气量 (cm³) | 行程 (mm) | 重量 (g) | 压力 (MPa) |
|---|---|---|---|---|---|---|---|
| GT-NKH10 | 7 × 1.5 | 200 | 4–5 | 73 | 12 | 715 | 0.5–0.6 |
| GT-NTH05 | Ø2.5 | 200 | 4–5 | 47 | 0–3 | 325 | 0.4–0.5 |
| GT-NTH10 | Ø3.5 | 200 | 4–5 | 82 | 0–3 | 515 | 0.4–0.5 |
加热器：80 W / 120 V，线长 300 mm。K 型热电偶：线长 1,000 mm。可选配 DTC-001 温控器。
NKH10 刀头参数
| 型号 | 开口 (mm) | 有效切割长度 (mm) | 重量 (g) |
|---|---|---|---|
| NKH10AJ / NKH10RAJ | 12 | 10 | 137 |

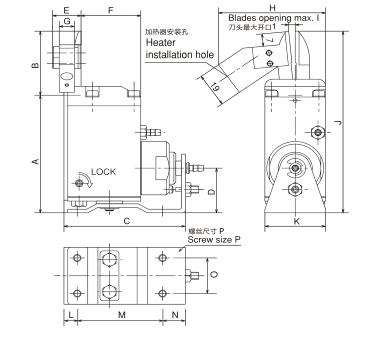

NTH 本体尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GT-NTH05 | 66.1 | 36 | 64 | 25.1 | 15 | 31.5 | 8 | 56.5 | 3.5 | 102.1 | 32 | 7 | 45 | 12 | 20 | M4 |
| GT-NTH10 | 83 | 47 | 73 | 29 | 16.2 | 37.5 | 8 | 63 | 4.5 | 130 | 38 | 8 | 53 | 12 | 24 | M4 |

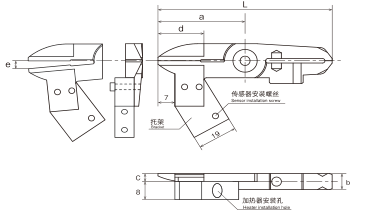

NTH 刀头尺寸与性能
| 型号 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | L (mm) | 重量 (g) | 亚克力 Ø (mm) | 最高设定温度 (°C) | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|---|
| NTH05AJ | 36 | 7 | 3.5 | 15 | 3.5 | 72 | 40 | 2.5 | 200 | GT-NT05(-4) / GT-NT05R(-4) |
| NTH10AJ | 47 | 9 | 4.7 | 17.5 | 4.5 | 94 | 88 | 3.5 | 300 | GT-NT10(-6) / GT-NT10R(-6) |
特殊合金钢材质。刀头重量不含加热器与传感器。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
