气动剪刀与水口剪切组件
GT-N80H-63 推入式气剪
面向自动化修剪工位的气动剪切组件。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
气动参数
| 参数 | 数值 |
|---|---|
| 型号 | GT-N80H-63 |
| 介质 | 已过滤压缩空气，润滑型或未润滑型 |
| 压力范围 | 2–6 bar |
| 温度范围 | 5–60 °C |
| 活塞孔 | Ø40 mm |
| 6 bar 压力下闭合扭矩 | 1470 N·cm |
| 循环空气消耗量 | 75 cm³ |
| 重量 | 1570 g |
刀片、加热与控制组件
| 组件 / 参数 | 型号 | 规格 |
|---|---|---|
| 上刀片 | JN54-T | — |
| 下刀片 | JN54-D | — |
| 隔热垫 | JL54-5 | — |
| 热电偶 | — | 220 V / 100 W；线长 1.5 m |
| 加热管 | D6-L55 | 220 V / 100 W；线长 1.5 m |
| 温度范围 | — | 0–200 °C |
| 功率 | — | 100 W |
| 温度控制器 | JNT-01 | — |
| 操作电压 | — | 100–240 V AC; 50/60 Hz |
订购前请确认加热器与热电偶配置。
工程资料

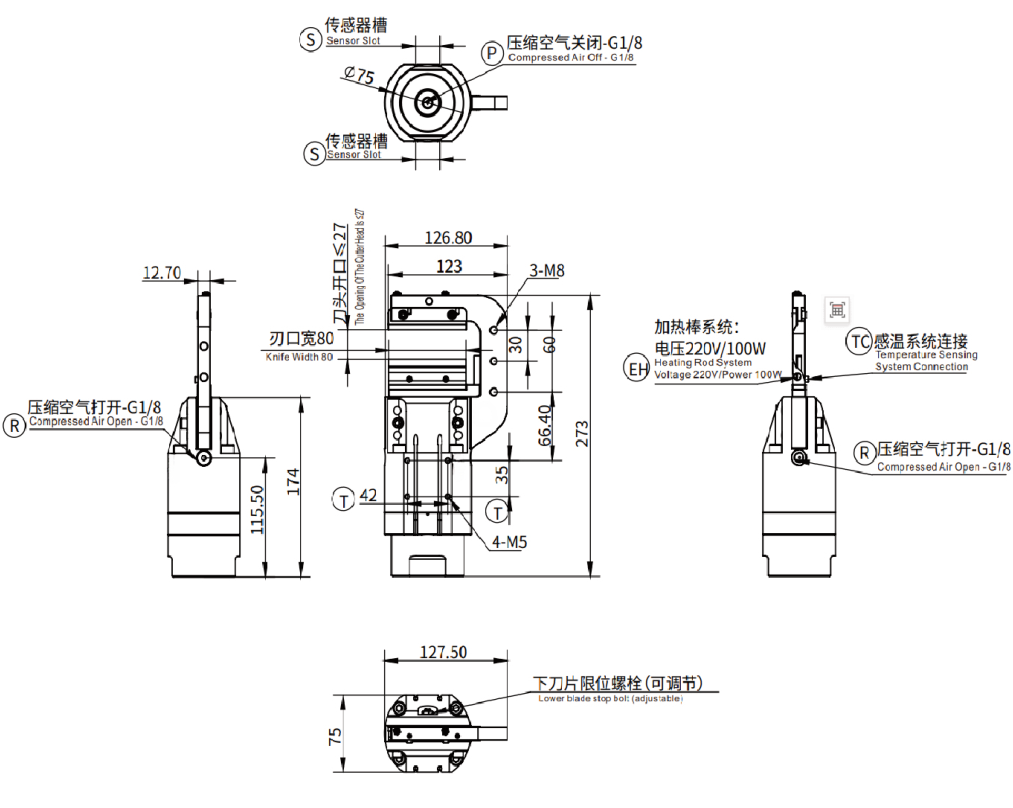

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
