气动剪刀与水口剪切组件
AS / BJ / AG 金属剪切刀头
AS / BJ / AG 金属剪切刀头。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格

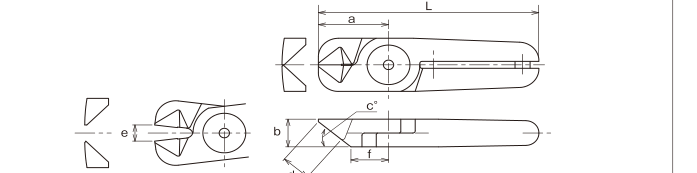

刀头 AS / HS — 尺寸
| 型号 | a (mm) | b (mm) | c(°) | d (mm) | e (mm) | f (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|---|
| N3AS | 24 | 7 | 25 | 12 | 4 | 10.5 | 64 | 35 | 特殊合金钢 | GT-N3 / NS3 / NR3 |
| N3HS | 24 | 7 | 25 | 12 | 4 | 10.5 | 64 | 35 | 高速钢 | GT-N3 / NS3 / NR3 |
| N5AS | 24 | 7 | 25 | 12 | 4 | 10.5 | 64 | 40 | 特殊合金钢 | GT-N5 / NS5 / NR5 |
| N5HS | 24 | 7 | 25 | 12 | 4 | 10.5 | 64 | 40 | 高速钢 | GT-N5 / NS5 / NR5 |
| N7AS | 27 | 9 | 30 | 13.5 | 4 | 12.5 | 81 | 80 | 特殊合金钢 | GT-N7 / NS7 / NR7 |
| N7HS | 27 | 9 | 30 | 13.5 | 4 | 12.5 | 81 | 80 | 高速钢 | GT-N7 / NS7 / NR7 |
| N10AS | 27 | 9 | 30 | 13.5 | 5 | 12.5 | 91 | 85 | 特殊合金钢 | GT-N10 |
| N10HS | 27 | 9 | 30 | 13.5 | 5 | 12.5 | 91 | 85 | 高速钢 | GT-N10 |
| N10LAS | 35 | 12 | 30 | 20 | 5 | 15 | 89 | 120 | 特殊合金钢 | GT-NS10L / NR10L |
| N12AS | 35 | 12 | 30 | 20 | 5 | 15 | 105 | 135 | 特殊合金钢 | GT-N12 |
| N12HS | 35 | 12 | 30 | 20 | 5 | 15 | 105 | 135 | 高速钢 | GT-N12 |
| N20AS | 35 | 12 | 30 | 20 | 9 | 15 | 95 | 140 | 特殊合金钢 | GT-NS20 / NR20 / N20 |
| N30AS | 43 | 17 | 30 | 25 | 9 | 18 | 127 | 370 | 特殊合金钢 | GT-NS30 / NR30 / N30 |

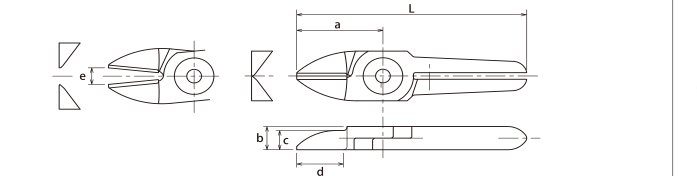

刀头 BJ — 尺寸
| 型号 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| NW1BJ | 20 | 5 | 3 | 10.5 | 3.5 | 50 | 16 | 特殊合金钢 | GT-NWR1 / NWS1 |
| N3BJ | 24 | 7 | 5.8 | 13 | 5 | 64 | 35 | 特殊合金钢 | GT-N3 / NS3 / NR3 |
| N5BJ | 24 | 7 | 5.8 | 13 | 4 | 64 | 40 | 特殊合金钢 | GT-N5 / NS5 / NR5 |
| N7BJ | 27 | 9 | 7.5 | 13 | 5 | 81 | 75 | 特殊合金钢 | GT-N7 / NS7 / NR7 |
| NW10BJ | 30 | 9 | 6 | 14 | 5 | 85 | 76 | 特殊合金钢 | GT-NWR10 / NWS10 |
| NW20BJ | 40 | 12 | 6 | 21.5 | 8 | 100 | 142 | 特殊合金钢 | GT-NWR20 / NWS20 |
| NW30BJ | 55 | 17 | 8 | 29.5 | 11 | 140 | 367 | 特殊合金钢 | GT-NWR30 / NWS30 |
刀头 AG — 尺寸
| 型号 | a (mm) | b (mm) | c(°) | d (mm) | e (mm) | f (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|---|
| N20AG | 28 | 12 | 40 | 12 | 7 | 15 | 88 | 135 | 特殊合金钢 | GT-NS20 / NR20 / N20 / NB20 |
| N20HS | 26 | 12 | 40 | 10 | 7 | 13.5 | 86 | 135 | 高速钢 | GT-NS20 / NR20 / N20 / NB20 |
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
