气动剪刀与水口剪切组件
AJL / PF / AH 树脂剪切刀头
AJL / AB / AH 树脂剪切刀头。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格

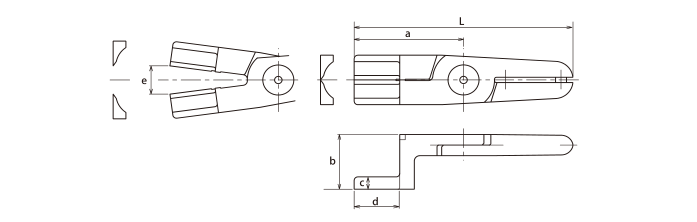

刀头 AJL — 尺寸
| 型号 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| N10LAJ141 | 61 | 12 | 7 | 34 | 10 | 115 | 165 | 特殊合金钢 | GT-NS10L / NR10L |
| N20AJL | 65 | 12 | 7 | 20 | 16 | 125 | 230 | 特殊合金钢 | GT-NS20 / NR20 / N20 / NB20 |
| N20AB39 | 61 | 12 | 7 | 36 | 14 | 121 | 185 | 特殊合金钢 | GT-NS20 / NR20 / N20 / NB20 |
| N30AJ163 | 65 | 17 | 7 | 41 | 17.5 | 149 | 355 | 特殊合金钢 | GT-NS30 / NR30 / N30 / NB30 |
| N30AJL | 75 | 17 | 8 | 25 | 19 | 159 | 470 | 特殊合金钢 | GT-NS30 / NR30 / N30 / NB30 |

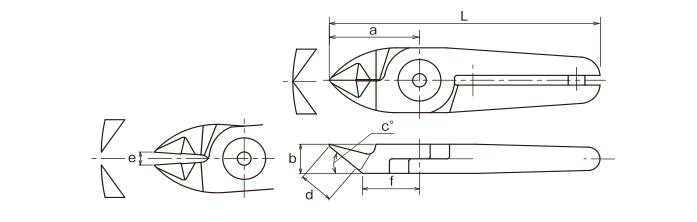

刀头 PF — 尺寸
| 型号 | a (mm) | b (mm) | c(°) | d (mm) | e (mm) | f (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|---|
| N7PF | 27 | 9 | 40 | 10.5 | 4 | 17 | 81 | 80 | 特殊合金钢 | GT-N7 / NS7 / NR7 |
| N10LPF | 35 | 12 | 40 | 13.5 | 5 | 21 | 89 | 120 | 特殊合金钢 | GT-NS10L / NR10L |
| N20PF | 35 | 12 | 40 | 13.5 | 11 | 21 | 95 | 130 | 特殊合金钢 | GT-NS20 / NR20 / N20 / NB20 |
| N30PF | 58 | 17 | 30 | 25 | 15 | 33 | 142 | 390 | 特殊合金钢 | GT-NS30 / NR30 / N30 / NB30 |
刀头 AH — 尺寸
| 型号 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| N20AH | 60 | 31 | 7 | 23 | 16 | 120 | 240 | 特殊合金钢 | GT-NS20 / NR20 / N20 / NB20 |
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
