SYNS3-2400 / 2600 / 3000 CNC 全伺服注塑机械手
2 截式全伺服机械手，适用于 1400–3200 吨卧式注塑机，重复精度 ±0.3 mm。可按型号比较行程、荷重与循环时间。

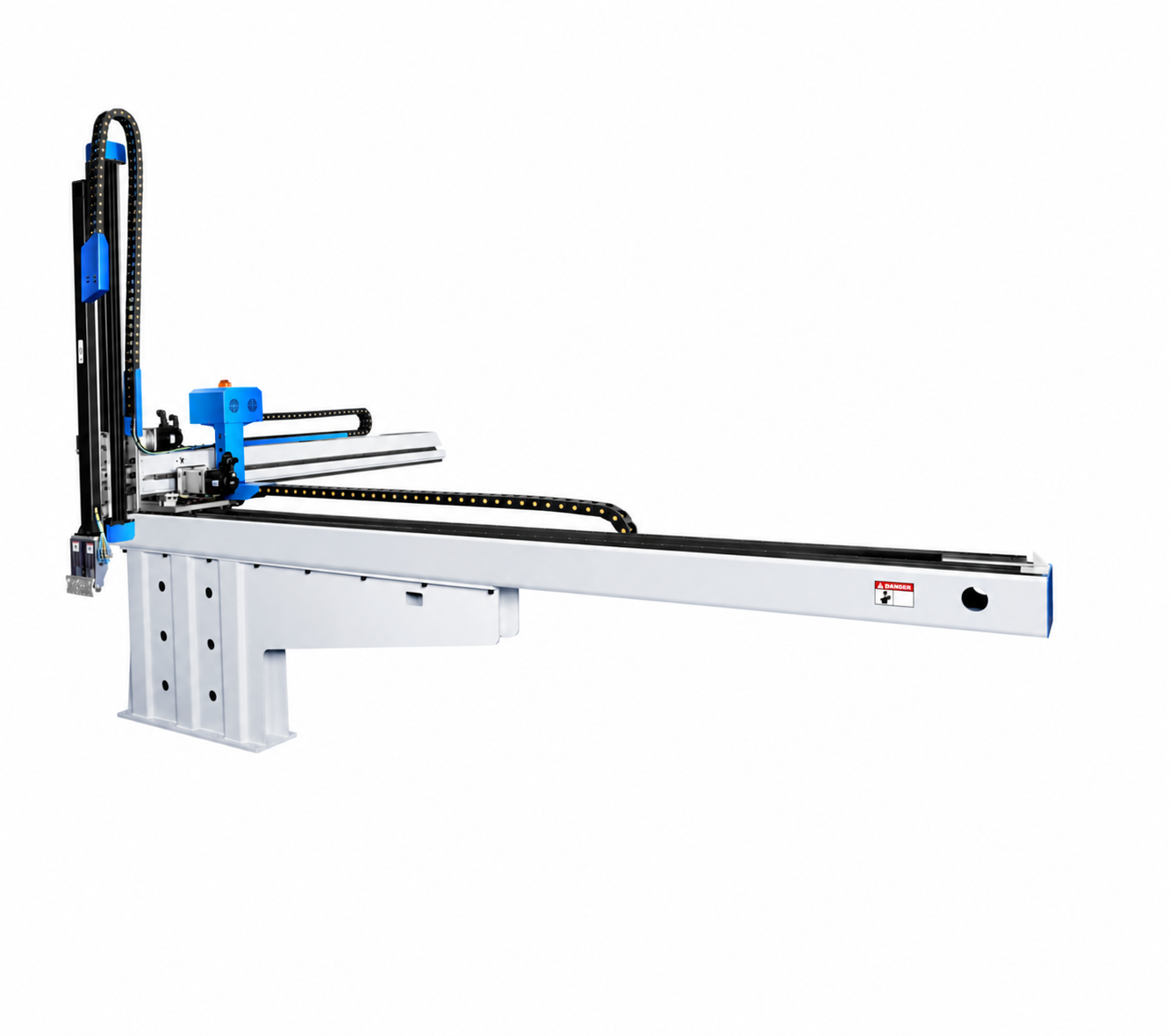

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
面向实际应用
驱动、结构与应用
提供 3 / 5 轴 AC 伺服驱动配置，成品臂上下、引拔、横行采用高响应 AC 伺服马达传动。采用精密级行星齿轮减速机，重复精度达 ±0.3 mm，程序可依据动作需求弹性设置。
适用于快速取出、多样化取出与埋入，以及较复杂的自动化场合。
上下手臂为 2 截式结构，AC 伺服马达驱动。采用精密直线线性滑轨，耐磨耗、寿命长；高刚性铝合金结构梁实现快速运动与低振动。
牛头式引拔结构。横行与手臂上下采用皮带传动，引拔采用齿轮齿条传动。整机采用直线线性滑轨，不需调整间隙，运行稳定、耐磨耗、寿命长、定位精度高。
技术规格
型号技术参数
| 参数 | SYNS3-2400 | SYNS3-2600 | SYNS3-3000 |
|---|---|---|---|
| 电源容量（kVA） | 5.7 | 5.7 | 6.7 |
| 适用成型机（吨） | 1400–2000 | 1400–2200 | 2200–3200 |
| 横行行程（mm） | 3400 | 3600 | 5100 |
| 引拔行程（mm） | 1600 | 2100 | 2700 |
| 上下行程（mm） | 2400 | 2600 | 3000 |
| 最大荷重（kg） | 35 | 50 | 80 |
| 取出时间（s） | 10.5 | 13 | 25 |
| 全循环时间（s） | 30 | 38 | 45 |
| 空气消耗量（Nl/循环） | 28 | 34 | 45 |
| 净重（kg） | 1800 | 2000 | 2800 |
请按具体型号选型，荷重、行程、适用吨位与运行时间随配置变化。
安装尺寸（mm）
| 型号 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SYNS3-2400 | 3160 | 2900 | 1100 | 2200 | 720 | — | — | 800 | 700 | 310 | 470 | 4000 | 3400 | 1130 | 150 |
| SYNS3-2600 | 3390 | 3000 | 1100 | 2400 | 720 | — | — | 800 | 700 | 310 | 470 | 5000 | 3600 | 1130 | 150 |
| SYNS3-3000 | 3630 | 3300 | 1300 | 3000 | 720 | — | — | 800 | 700 | 310 | 470 | 6000 | 5100 | 1400 | 200 |

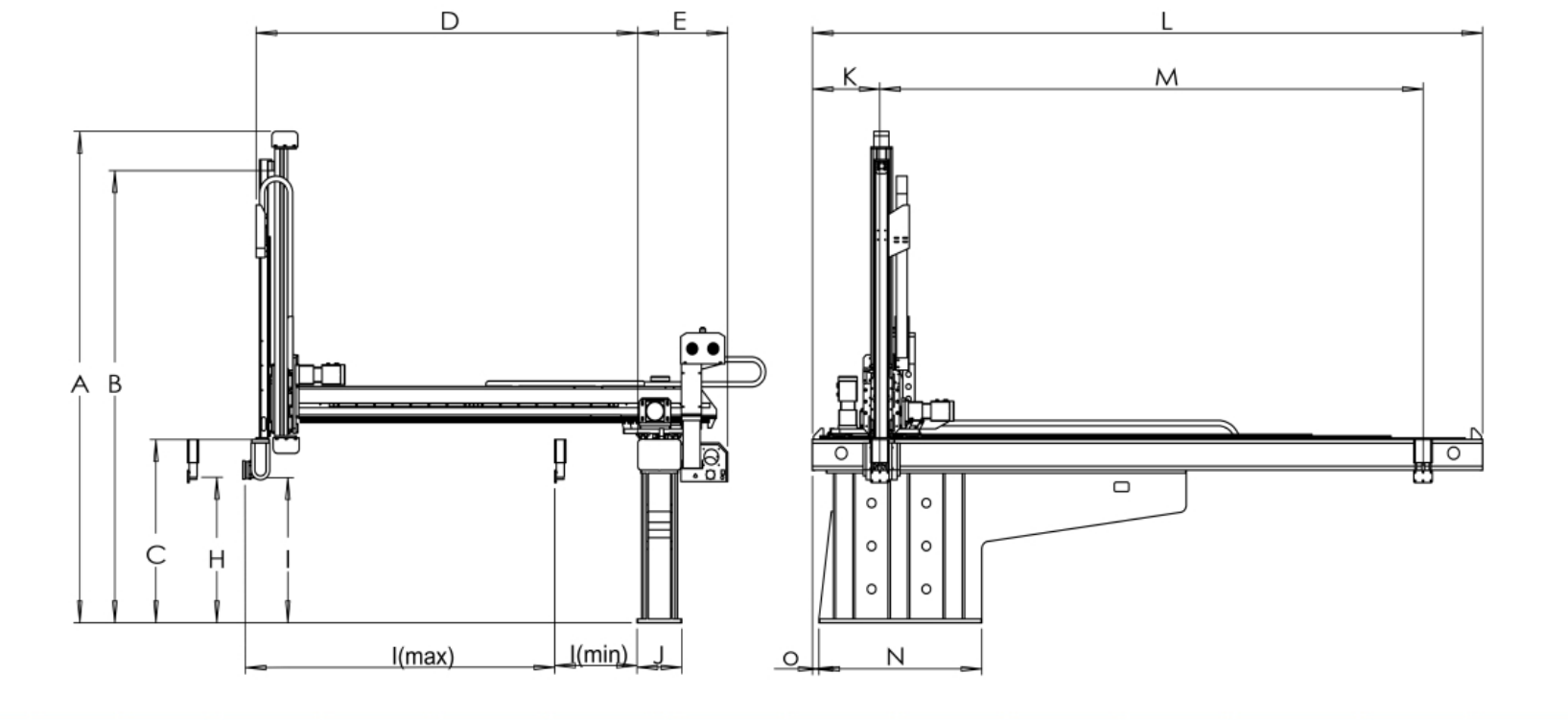

尺寸字母对应下方工程图；横线表示该尺寸未列出。
系列性能指标
| 指标 | 系列值 |
|---|---|
| 适用机型范围（吨） | 1200–3200 |
| 荷重指标（kg） | 80 |
| 重复精度 | ±0.3 mm |
| 最小取出时间（s） | 10.5 |
| 全循环时间（s） | 45 |
| 系列应用范围（吨） | 1500–3200 |
系列指标用于说明产品系列，不替代上方具体型号的选型参数。询价时请确认所需工况。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
询价所需的应用信息
先确认成型机吨位、开模空间与厂房净高，再核对包含夹具及工件的总荷重、各方向行程、全循环时间、安装尺寸与耗气量。SYC2-1300 用于热成型塑胶立式压机，其余系列用于卧式注塑机。
