JB8M8-M16 M8 八分口分线盒
8 路 M8 分线盒，可选 PNP/NPN 输出，IP67 防护，10–30 VDC 供电，带 LED 指示。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
电气与机械参数
| 参数 | 数值 |
|---|---|
| 外壳 | 黑色尼龙 |
| 锁紧螺母 | 黄铜镀镍 |
| 针托 | 黑色 TPU |
| 触点 | 黄铜镀金 |
| 防护等级 | IP67 |
| 工作电压 | 10–30 VDC |
| 每端口电流 | 2 A |
| 总电流 | 6 A |
| LED 电流 | 10 mA |
| 工作温度 | −30 to +80 °C |
| M8 端口数 | 8 |
| 每端口信号数 | 1 |
| 信号指示 | LED |
| 外形尺寸 | 126 × 30 × 28 mm |
| 主接口 | M16 × 0.75 |
| 安装孔 | 2 × Ø3.5 mm |
| 安装螺丝 | M3 内六角，最小长度 12 mm |
可选型号
| 型号 | 输出类型 | 重量 |
|---|---|---|
| JB8M8-3P-M16 | PNP | 120 g |
| JB8M8-3N-M16 | NPN | 120 g |
配套连接器
| 型号 | 配置 |
|---|---|
| JM8-M03T | 3 针 M8 直式现场接线连接器 |
| JM8-M03L | 3 针 M8 弯式现场接线连接器 |
| JDNLK14-14-2M/P00 | 14 针 M16 预铸电缆，2 米 |

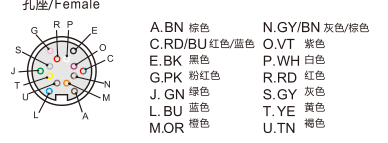

针脚与线色对应
| 针脚 | 代码 | 线色 |
|---|---|---|
| A | BN | 棕色 |
| C | RD/BU | 红色/蓝色 |
| E | BK | 黑色 |
| G | PK | 粉红色 |
| J | GN | 绿色 |
| L | BU | 蓝色 |
| M | OR | 橙色 |
| N | GY/BN | 灰色/棕色 |
| O | VT | 紫色 |
| P | WH | 白色 |
| R | RD | 红色 |
| S | GY | 灰色 |
| T | YE | 黄色 |
| U | TN | 褐色 |
工程资料
工程图纸

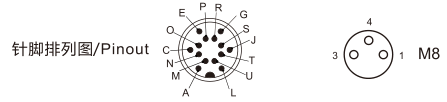

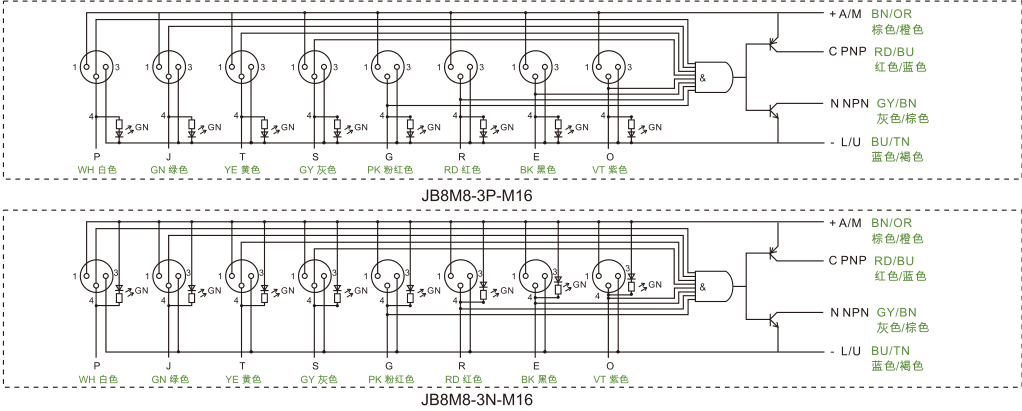

查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
