JMBT 十字连接块
JMBT 十字连接块。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | A | B | C | D | E | 重量 |
|---|---|---|---|---|---|---|
| JMBT-0808 | Ø8 | Ø8 | 12 | 12 | 35 | 10g |
| JMBT-1208 | Ø12 | Ø8 | 12 | 16 | 43 | 16g |
| JMBT-1212 | Ø12 | Ø12 | 16 | 16 | 47 | 22g |
| JMBT-1214 | Ø12 | Ø14 | 18 | 18 | 48 | 29g |
| JMBT-2012 | Ø20 | Ø12 | 25 | 25 | 59 | 72g |
| JMBT-2020 | Ø20 | Ø20 | 25 | 25 | 64 | 68g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
尺寸与安装参数
| 型号 | A | B | C | D | E | 重量 |
|---|---|---|---|---|---|---|
| JMBT-1414 | Ø14 | Ø14 | 18 | 18 | 46 | 25g |
| JMBT-2520 | Ø25 | Ø20 | 24 | 29 | 69 | 79g |
| JMBT-2525 | Ø25 | Ø25 | 30 | 30 | 78 | 114g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
尺寸与安装参数
| 型号 | A | B | C | D | E | F | 重量 |
|---|---|---|---|---|---|---|---|
| JMBT-4020 | Ø40 | Ø20 | 25 | 45 | 88 | 27 | 101g |
| JMBT-4025 | Ø40 | Ø25 | 30 | 45 | 92 | 27 | 107g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
尺寸与安装参数
| 型号 | A | B | C | D | E | F | 重量 |
|---|---|---|---|---|---|---|---|
| JMBT-4040 | Ø40 | Ø40 | 45 | 45 | 112 | 112 | 259g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料

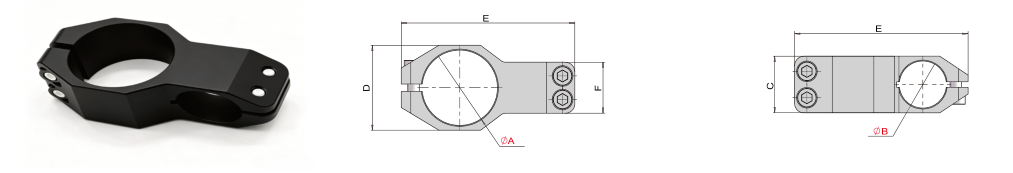

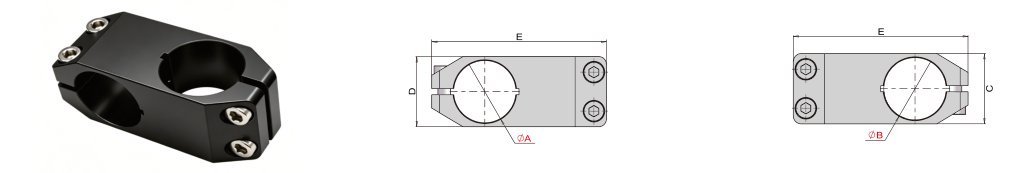

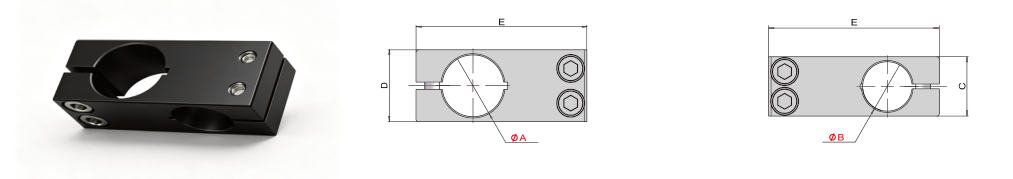

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
