EOAT 安装支架与夹腿
JMBP / JMBT1 / JMBT4 十字连接块
JMBP / JMBT1 / JMBT4 十字连接块。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
十字连接块尺寸
| 型号 | A (mm) | B | C (mm) | D (mm) | E (mm) | 重量 |
|---|---|---|---|---|---|---|
| JMBT4-G1820 | Ø20 | G1/8 | 19 | 14 | 28 | 11 g |
尺寸与安装参数
| 型号 | A | B | C | D | E | F | G | H | 重量 |
|---|---|---|---|---|---|---|---|---|---|
| JMBT1-M1412 | M14*1 | Ø12 | 16 | 16 | 45 | 8 | 25 | 20 | 16g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
尺寸与安装参数
| 型号 | A | B | C | D | E | F | 重量 |
|---|---|---|---|---|---|---|---|
| JMBP-0808 | Ø8 | Ø8 | 12 | 12 | 35 | 10 | 11g |
| JMBP-0812 | Ø8 | Ø12 | 16 | 16 | 43 | 12 | 23g |
| JMBP-1212 | Ø12 | Ø12 | 16 | 16 | 44 | 14 | 21g |
| JMBP-2012 | Ø20 | Ø12 | 25 | 25 | 60 | 18 | 75g |
| JMBP-2020 | Ø20 | Ø20 | 25 | 25 | 66 | 24 | 71g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料

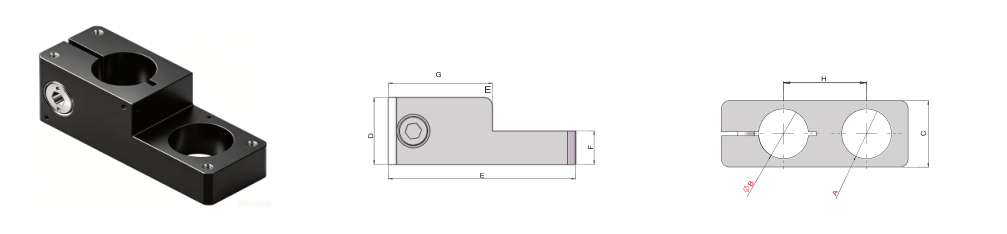

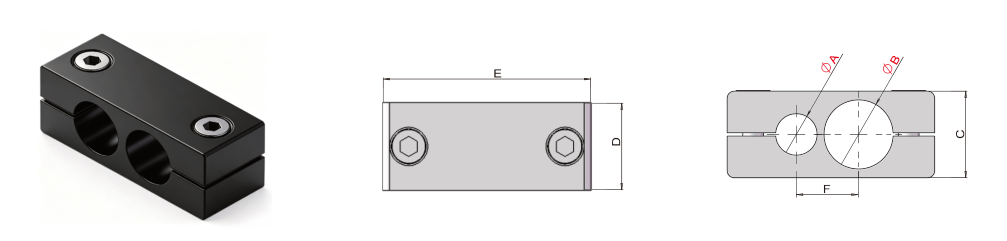

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
