EOAT 安装支架与夹腿
JMBE8 球关节重型固定支架
JMBE8 球关节重型固定支架。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

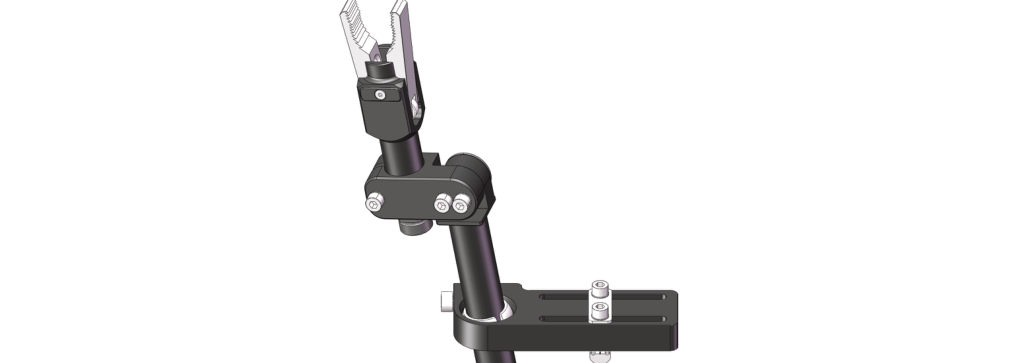

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | JMBE8-1050 | JMBE8-1460 | JMBE8-2060 |
|---|---|---|---|
| A (mm) | Ø10 | Ø14 | Ø20 |
| B (mm) | 50 | 60 | 35 |
| C (mm) | 89.5 | 111.5 | 121.8 |
| D (mm) | 25 | 31 | 42 |
| E (mm) | 85 | 105 | 115 |
| F (mm) | 20 | 25 | 35 |
| G (mm) | 0-26° | 0-26° | 0-26° |
| L (mm) | 8.3 | 12 | 15 |
| M (mm) | 10 | 15 | 22 |
| 螺丝 | JTC-M4L18*2 / JTC-M4L12*1 | JTC-M5L22*2 / JTC-M5L14*1 | JTC-M5L25*2 / JTC-M5L16*1 |
| 双齿平垫 | JTS-M4*3 | JTS-M5*3 | JTS-M5*3 |
| T 型螺母 | JTN-M4P8*1 | JTN-M5P10*1 | JTN-M5P15*1 |
| 双孔平垫 | JTD-M4P8*1 | JTD-M5P10*1 | JTD-M5P15*1 |
| 重量 | 85g | 130g | 170g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
