EOAT 安装支架与夹腿
JMBE5 固定支架
JMBE5 固定支架。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

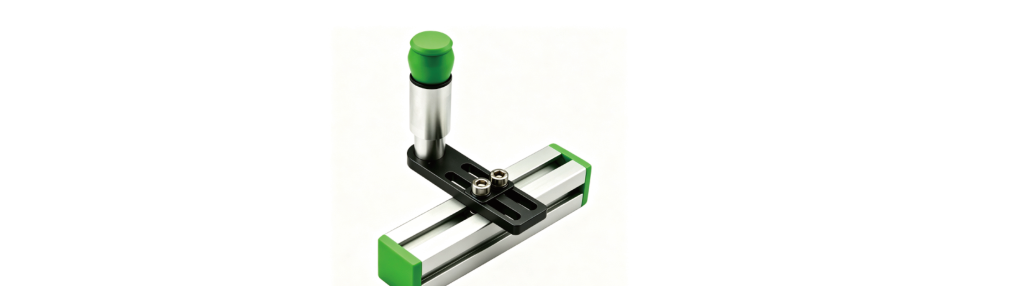

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | M (mm) | N (mm) | 重量 |
|---|---|---|---|---|---|---|---|---|---|
| JMBE5-G1840 | G1/8 | 40 | 75 | 20 | 19 | 6 | 10 | Ø5.2 | 25g |
| JMBE5-G1860 | G1/8 | 60 | 105 | 25 | 26.5 | 6 | 15 | Ø5.2 | 42g |
| JMBE5-M1040 | M10x1 | 40 | 75 | 20 | 19 | 6 | 10 | Ø5.2 | 30g |
| JMBE5-M1060 | M10x1 | 60 | 105 | 25 | 26.5 | 6 | 15 | Ø5.2 | 40g |
| JMBE5-M1240 | M12*1 | 40 | 75 | 20 | 19 | 6 | 10 | Ø5.2 | 30g |
| JMBE5-M1260 | M12*1 | 60 | 105 | 25 | 26.5 | 6 | 15 | Ø5.2 | 47g |
| JMBE5-M1440 | M14*1 | 40 | 75 | 20 | 19 | 6 | 10 | Ø5.2 | 20g |
| JMBE5-M1460 | M14*1 | 60 | 105 | 25 | 26.5 | 6 | 15 | Ø5.2 | 40g |
| JMBE5-M1640 | M16*1 | 40 | 75 | 20 | 19 | 6 | 10 | Ø5.2 | 20g |
| JMBE5-M1660 | M16x1 | 60 | 105 | 25 | 26.5 | 6 | 15 | Ø5.2 | 40g |
| JMBE5-M2040 | M20*1 | 40 | 75 | 25 | 16.5 | 6 | 15 | Ø5.2 | 30g |
| JMBE5-M2060 | M20x1 | 60 | 105 | 25 | 26.5 | 6 | 15 | Ø5.2 | 35g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
