JMBE4 固定支架
JMBE4 固定支架。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

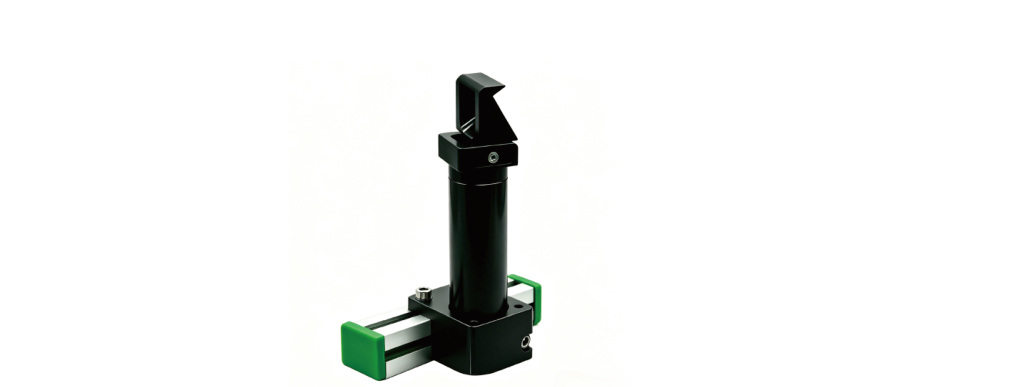

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | JMBE4-1412 | JMBE4-2012 | JMBE4-2020 | JMBE4-3012 | JMBE4-3020 |
|---|---|---|---|---|---|
| A (mm) | Ø14 | Ø20 | Ø20 | Ø30 | Ø30 |
| B (mm) | 25 | 32 | 35 | 40 | 45 |
| C (mm) | 40 | 45 | 54.5 | 55 | 65.5 |
| D (mm) | 22 | 24.5 | 33 | 29.5 | 39 |
| E (mm) | 12.5 | 12.5 | 20 | 12.5 | 20 |
| F (mm) | 19.5 | 24.5 | 26.5 | 34.5 | 37.5 |
| G (mm) | 25 | 30 | 35 | 30 | 40 |
| H (mm) | 15 | 22 | 25 | 30 | 35 |
| JEP1818 | ✓ | ✓ | — | ✓ | — |
| JEP2510 | ✓ | ✓ | — | ✓ | — |
| JEP2518 | ✓ | ✓ | — | ✓ | — |
| JEP2525 | ✓ | ✓ | — | ✓ | — |
| JEP5025 | ✓ | ✓ | — | ✓ | — |
| JEP4040 | — | — | ✓ | — | ✓ |
| 螺丝 | JTC-M5L14*2 / JTC-M5L25*1 | JTC-M5L16*2 / JTC-M5L30*1 | JTC-M5L16*2 / JTC-M5L30*1 | JTC-M5L16*2 / JTC-M5L35*1 | JTC-M5L16*2 / JTC-M5L40*1 |
| 双齿平垫 | JTS-M5*3 | JTS-M5*3 | JTS-M5*3 | JTS-M5*3 | JTS-M5*3 |
| T 型螺母 | JTN-M5P15*1 / JTN-M5*1 | JTN-M5P22*1 / JTN-M5*1 | JTN-M5P25*1 / JTN-M5*1 | JTN-M5P30*1 / JTN-M5*1 | JTN-M5P35*1 / JTN-M5*1 |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
