JMBE2 重型固定支架
JMBE2 重型固定支架。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

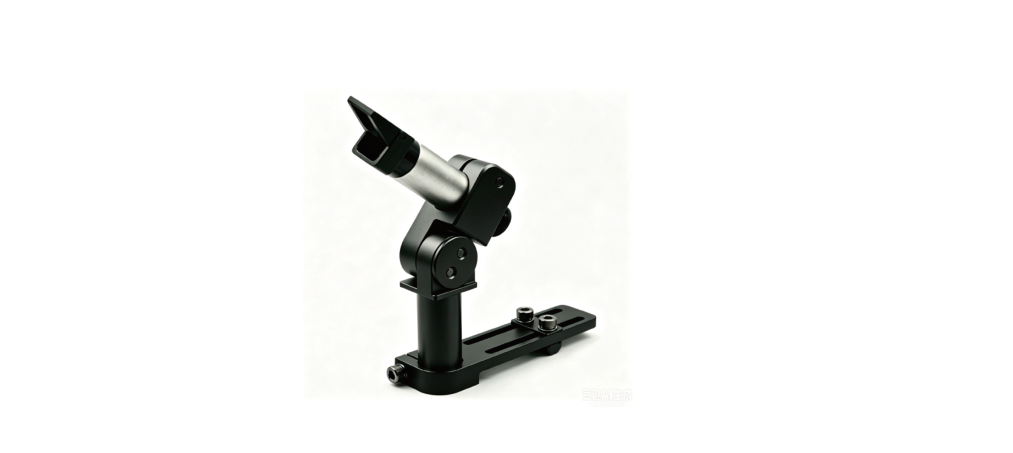

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | JSMBE2-1040 | JSMBE2-1240 | JSMBE2-1450 | JSMBE2-2060 | JSMBE2-3060 |
|---|---|---|---|---|---|
| A (mm) | Ø10 | Ø12 | Ø14 | Ø20 | Ø30 |
| B (mm) | 40 | 40 | 50 | 60 | 60 |
| C (mm) | 75 | 75 | 91 | 111 | 122 |
| D (mm) | 20 | 20.5 | 25 | 30 | 42 |
| E (mm) | 70 | 70 | 85 | 105 | 115 |
| F (mm) | 16 | 16 | 20 | 25 | 35 |
| L (mm) | 8.3 | 8.3 | 12 | 15 | 20 |
| M (mm) | 8 | 8 | 10 | 15 | 22 |
| N (mm) | Ø4.2 | Ø4.2 | Ø5.2 | Ø5.2 | Ø5.2 |
| 螺丝 | JTC-M4L18*2 / JTC-M4L12*1 | JTC-M4L18*2 / JTC-M4L12*1 | JTC-M5L22*2 / JTC-M5L14*1 | JTC-M5L25*2 / JTC-M5L16*1 | JTC-M5L30*2 / JTC-M6L20*1 |
| 双齿平垫 | JTS-M4*3 | JTS-M4*3 | JTS-M5*3 | JTS-M5*3 | JTS-M5*2 / JTS-M6*1 |
| T 型螺母 | JTN-M4P8*1 | JTN-M4P8*1 | JTN-M5P10*1 | JTN-M5P15*1 | JTN-M5P22*1 |
| 双孔平垫 | JTD-M4P8*1 | JTD-M4P8*1 | JTD-M5P10*1 | JTD-M5P15*1 | JTD-M5P22*1 |
| 重量 | 30g | 40g | 60g | 85g | 175g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
