EOAT 安装支架与夹腿
JMBE1 固定支架
JMBE1 固定支架。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

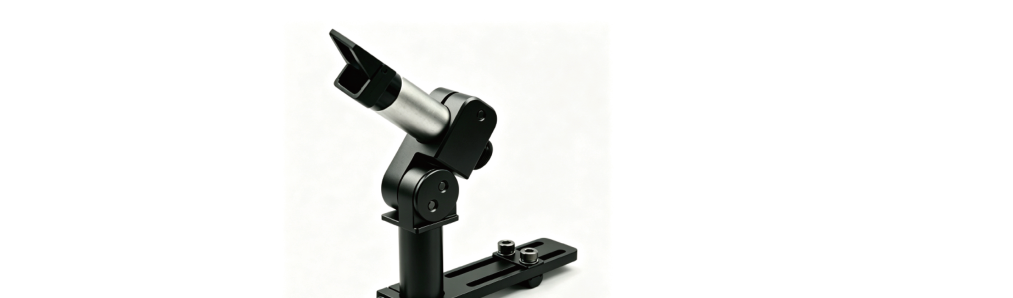

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | JMBE1-0840 | JMBE1-1040 | JMBE1-1240 | JMBE1-1440 | JMBE1-1450 | JMBE1-2060 | JMBE1-3060 |
|---|---|---|---|---|---|---|---|
| A (mm) | Ø8 | Ø10 | Ø12 | Ø14 | Ø14 | Ø20 | Ø30 |
| B (mm) | 40 | 40 | 40 | 40 | 50 | 60 | 60 |
| C (mm) | 75 | 75 | 75 | 80.50 | 90.50 | 110.50 | 120.50 |
| D (mm) | 20 | 20 | 20 | 25 | 25 | 30 | 40 |
| E (mm) | 70 | 70 | 70 | 75 | 85 | 105 | 115 |
| F (mm) | 16 | 16 | 16 | 20 | 20 | 25 | 35 |
| G (mm) | 4.5 | 4.5 | 4.5 | 6 | 6 | 6 | 8 |
| L (mm) | 8 | 8 | 8 | 12 | 12 | 12 | 12 |
| M (mm) | 8 | 8 | 8 | 10 | 10 | 15 | 22 |
| N (mm) | Ø4.2 | Ø4.2 | Ø4.2 | Ø5.2 | Ø5.2 | Ø5.2 | Ø5.2 |
| JEP1818 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| JEP2510 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| JEP2518 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| JEP2525 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| JEP5025 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| JEP4040 | — | — | — | ✓ | ✓ | ✓ | ✓ |
| JEP3030 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 螺丝 | JTC-M4L14*2 / JTC-M4L12*1 | JTC-M4L14*2 / JTC-M4L12*1 | JTC-M4L14*2 / JTC-M4L12*1 | JTC-M5L16*2 / JTC-M5L12*1 | JTC-M5L16*2 / JTC-M5L12*1 | JTC-M5L16*2 / JTC-M5L14*1 | JTC-M5L18*2 / JTC-M5L20*1 |
| 双齿平垫 | JTS-M4*3 | JTS-M4*3 | JTS-M4*3 | JTS-M5*3 | JTS-M5*3 | JTS-M5*3 | JTS-M5*3 |
| T 型螺母 | JTN-M4P8*1 | JTN-M4P8*1 | JTN-M4P8*1 | JTN-M5P10*1 | JTN-M5P10*1 | JTN-M5P15*1 | JTN-M5P22*1 |
| 双孔平垫 | JTD-M4P8*1 | JTD-M4P8*1 | JTD-M4P8*1 | JTD-M5P10*1 | JTD-M5P10*1 | JTD-M5P15*1 | JTD-M5P22*1 |
| 重量 | 13g | 23g | 12g | 38g | 40g | 55g | 95g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
