JMBE 平直连接器
JMBE 平直连接器。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

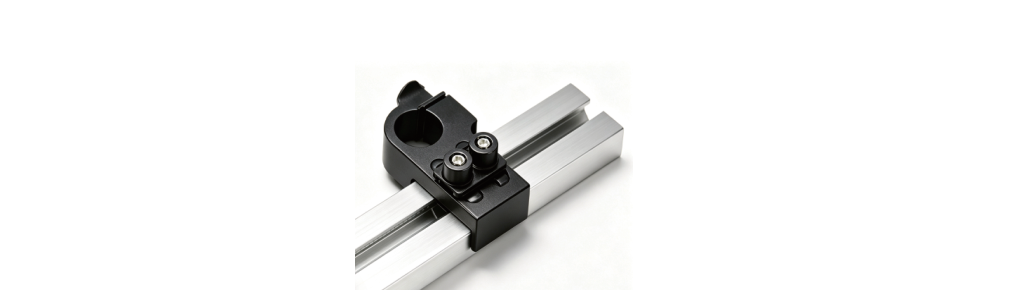

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | JMBE-1010 | JMBE-1014 | JMBE-1210 | JMBE-1214 | JMBE-1414 | JSMBE-2014 | JSMBE-2022 |
|---|---|---|---|---|---|---|---|
| A (mm) | Ø10 | Ø10 | Ø12 | Ø12 | Ø14 | Ø20 | Ø20 |
| B (mm) | 10 | 14 | 10 | 14 | 14 | 14 | 22 |
| C (mm) | 43 | 49 | 43 | 50 | 51.50 | 57 | 73.50 |
| D (mm) | 20 | 20 | 20.5 | 20.5 | 25 | 30 | 30 |
| E (mm) | 38 | 44 | 38 | 45 | 46 | 51.5 | 68 |
| F (mm) | 16 | 16 | 16 | 16 | 20 | 25 | 25 |
| G (mm) | 4.5 | 4.5 | 4.5 | 4.5 | 6 | 6 | 6 |
| H (mm) | 18 | 25 | 18 | 25 | 25 | 25 | 40 |
| L (mm) | 8 | 8 | 8 | 8 | 12 | 12 | 12 |
| M (mm) | 8 | 8 | 8 | 8 | 10 | 15 | 15 |
| N (mm) | Ø4.2 | Ø4.2 | Ø4.2 | Ø4.2 | Ø5.2 | Ø5.2 | Ø5.2 |
| JEP1818 | ✓ | — | ✓ | — | — | — | — |
| JEP2510 | — | ✓ | — | ✓ | ✓ | ✓ | — |
| JEP2518 | — | ✓ | — | — | ✓ | ✓ | — |
| JEP2525 | — | ✓ | — | — | ✓ | ✓ | — |
| JEP5025 | — | ✓ | — | — | ✓ | ✓ | — |
| JEP4040 | — | — | — | — | — | — | ✓ |
| 螺丝 | JTC-M4L14*2 / JTC-M4L12*1 | JTC-M4L14*2 / JTC-M4L12*1 | JTC-M4L14*3 | JTC-M4L14*3 | JTC-M5L16*2 / JTC-M5L14*1 | JTC-M5L16*2 / JTC-M5L14*1 | JTC-M5L16*2 / JTC-M5L14*1 |
| 双齿平垫 | JTS-M4*3 | JTS-M4*3 | JTS-M4*3 | JTS-M4*3 | JTS-M5*3 | JTS-M5*3 | JTS-M5*3 |
| T 型螺母 | JTN-M4P8*1 | JTN-M4P8*1 | JTN-M4P8*1 | JTN-M4P8*1 | JTN-M5P10*1 | JTN-M5P15*1 | JTN-M5P15*1 |
| 双孔平垫 | )JTD-M4P8*1 | JTD-M4P8*1 | JTD-M4P8*1 | JTD-M4P8*1 | JTD-M5P10*1 | JTD-M5P15*1 | JTD-M5P15*1 |
| 重量 | 20g | 21g | 22g | 10g | 34g | 45g | 48g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
