JCE / JCE1 NR 剪刀固定支架
JCE / JCE1 NR 剪刀固定支架。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

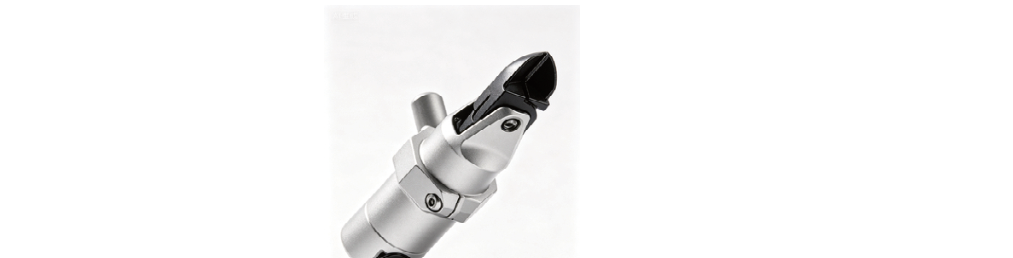

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | JCE-NR20 | JCE-NR30 | JCE-NR50 |
|---|---|---|---|
| A (mm) | Ø20 | Ø20 | Ø30 |
| B (mm) | Ø45 | Ø56 | Ø75 |
| C (mm) | 35 | 40 | 48 |
| D (mm) | 28 | 33 | 41 |
| E (mm) | 94.5 | 111 | 138 |
| F (mm) | 53 | 65 | 83 |
| G (mm) | 20 | 25 | 40 |
| 重量 | 65g | 110g | 308g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
尺寸与安装参数
| 型号 | JCE1-NS20 | JCE1-NS30 |
|---|---|---|
| A (mm) | Ø45 | Ø56 |
| B (mm) | Ø20 | Ø20 |
| C (mm) | 65 | 76 |
| D (mm) | 27 | 33 |
| E (mm) | 40 | 40 |
| F (mm) | 20 | 25 |
| G (mm) | 94 | 106 |
| 重量 | 111g | 123g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料

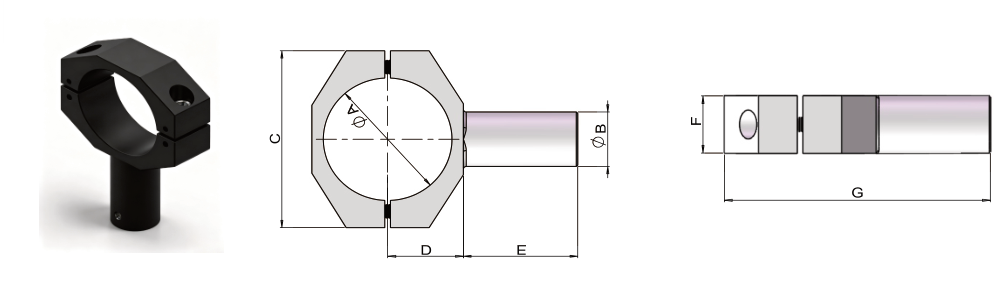

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
