EOAT 框架连接组件

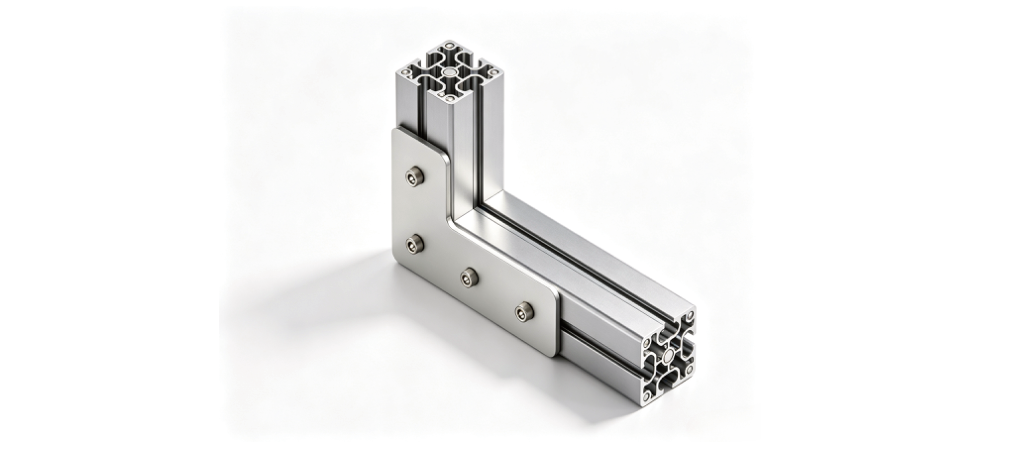

JFP-L L 型固定板
JFP-L L 型固定板。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | JFP-L2550 | JFP-L2575 | JFP-L40120 |
|---|---|---|---|
| A (mm) | 25 | 25 | 40 |
| B (mm) | 50 | 75 | 120 |
| C (mm) | 25 | 25 | 40 |
| D (mm) | — | 25 | 40 |
| E (mm) | 25 | 25 | 40 |
| F (mm) | 12.5 | 12.5 | 20 |
| G (mm) | 50 | 50 | 80 |
| T (mm) | 3 | 3 | 3 |
| PEP2510 | ✓ | ✓ | — |
| PEP2518 | ✓ | ✓ | — |
| PEP2525 | ✓ | ✓ | — |
| PEP5025 | ✓ | ✓ | — |
| PEP4040 | — | — | ✓ |
| 螺丝 | JTC-M5L12*3 | JTC-M5L12*4 | JPTC-M5L12*4 |
| 双齿平垫 | JTS-M5*3 | JTS-M5*4 | JPTS-M5*4 |
| T 型螺母 | JTN-M5*1 / JTN-M5P25*1 | JTN-M5P25*2 | JPTN-M5P40*2 |
| 重量 | 70g | 95g | 200g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
